Інструкція з експлуатації дисплея KT LCD5

Даний посібник допоможе Вам ознайомитися з дисплеєм KT-LCD5, для правильної установки найкращої конфігурації роботи двигуна і контролера, що поліпшить управління электровелосипедом.

Зовнішній вид і монтажні розміри

Схема проводки

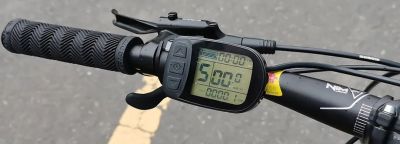

Дисплей встановлюються на кермі електричного транспортного засобу, з можливістю регулювання. Підключення дисплея до контролера проводитися при виключеному живленні електровелосипеда. Після закінчення установки дисплея зніміть захисну плівку.

Огляд функцій дисплея

Для комфортного використання електровелосипеда дисплей KT-LCD5 відображає користувачеві наступну інформацію:
• Час поїздки (однієї поїздки (TM) і загальний час поїздки (ТТМ));
• Швидкість (швидкості в режимі реального часу (км/год або миль/годину),максимальна швидкість (MXS) і середня швидкість (AVS));
• Дальність поїздки (км або милі) однієї поїздки (DST) або загальна пройденое відстань (ODO));
• Коефіцієнт системи PAS (ASSIST) від 1 до 5;
• Супровід велосипеда зі швидкістю 6 км/ год (швидкість пішохода) ;
• Функція круїз контроль;
• Індикатор ємності батареї
• Напруга батареї (V) в режимі реального часу;
• Індикатор включення підсвічування і габаритних вогнів (за умови підтримування функції контролером)
• Інформація про помилки двигуна;
• Налаштування параметрів користувача
• Дисплей автоматично визначає напруга живлення (24,36,48 V)

1		Кнопка ВГОРУ
2		Кнопка включення/вимикання і перемикання меню
3		Кнопка ВНИЗ
4	ASSIST	Рівень PAS
5		Індикатор заряду акумулятора
6	CRUISE	Круїз-контроль
7	PAS	Індикатор активації системи PAS
8	THROTTLE	Індикатор активації ручки газу
9	TM/TTM	Останній/загальний час поїздок
10		Індикатор пішохідного режиму рух зі швидкістю 6 км/ год
11	Km / H (MPH)	Швидкість руху (кілометрів/годину) / (милі/год)
12	DST (ODO)	Дистанція останньої поїздки (Загальна дистанція всіх поїздок)
13		Індикатор підсвічування дисплея і габаритних вогнів
14		Індикатор включення гальма

Управління дисплеєм КТ-LCD5 здійснюється за допомогою таких клавіш:

	Кнопка ВГОРУ
	Кнопка ВНИЗ
	Кнопка включення/вимикання живлення, вона ж кнопка меню

Якщо транспортний засіб не приводять в рух і не користуються кнопками управління протягом 5 хвилин — дисплей автоматично вимикається, в результаті чого відключається живлення.

Інтерфейс дисплея

Нижче наведено символи, що відображаються на дисплеї

Если длительно удерживать кнопкeто питание оборудование будет выключено.

Якщо довго утримувати кнопку той живлення обладнання буде вимкнено

Система PAS асистенту

Діапазон перемикання 1-5 (обирається за бажанням користувача):

• положення 1 для самого низького рівня потужності допомоги
• положення 5 для самого високого рівня потужності допомоги

При включенні дисплея показання «PAS» відповідає показанням при виключенні.

Коли положення «PAS» = 0, - система не працює.

Супровід велосипеда (швидкість пішохода)

Для включення функції «Супровід велосипеда зі швидкістю 6 км/ год (швидкість пішохода)» необхідно натиснути і утримувати кнопку

	Необхідно натиснути і утримувати кнопку (вниз)
	На дисплеї блимає індикація, транспортний засіб рухається зі швидкістю не більше 6 км/ч
	Для вимкнення функції відпустіть кнопку (вниз)

Функція круїз контролю

Включення функції можливе при русі велосипеда зі швидкістю понад 10 км/год натиснути і утримувати кнопку ВНИЗ

Для вимкнення функції «Функція круїз контроль» необхідно натиснути на ручку гальма, газу або будь-яку кнопку дисплея.

Включення світла і габаритних вогнів

	Для включення підсвічування дисплея і габаритних вогнів необхідно натиснути і утримувати кнопку ВГОРУ
	Для вимкнення підсвічування дисплея і габаритних вогнів необхідно натиснути і утримувати кнопку ВНИЗ

Індикатор ємності батареї

Дисплей автоматично визначає напругу живлення (24V, 36V, 48V). Коли ємність батареї становить понад 70%, світитися чотири сегмента на дисплеї, при падінні ємності батареї, сегменти автоматично гаснуть. Коли ємність батареї складає менше 15%, дисплей повністю відключається.

Очищення даних

Для скидання даних про середньої, максимальної швидкості, пробігу і часу за поїздку - (через 5 секунд після включення живлення) натисніть одночасно кнопки:

	Кнопка ВГОРУ
	Кнопка ВНИЗ

і коли значення заблимають, скидання здійснюється під час мигання натисканням кнопки:

Кнопки включення/вимикання живлення, вона ж кнопка меню

Загальний час і дальність поїздки

Для перегляду загальної дальності поїздки та часу, швидко натисніть кнопку:

Кнопки включення/вимикання живлення, вона ж кнопка меню

Протягом 5 секунд після перегляду даних дисплей автоматично повертається у попередній інтерфейс.

Показання максимальної та середньої швидкості

Для перегляду показань максимальної швидкості (MXS) і середньої швидкості (AVS)  короткочасно натискайте кнопку:

Кнопки включення/вимикання живлення, вона ж кнопка меню

При русі велосипеда протягом 5 секунд дисплей автоматично повертається у попередній інтерфейс.


Аварійний режим

При виникненні несправностей дисплей переходить в аварійний режим, відображаючи код несправності:

Таблиця коду помилок:

Налаштування параметрів користувача

ЗАГАЛЬНІ НАЛАШТУВАННЯ

1. Встановлення максимальної швидкості

Протягом 5 секунд після включення дисплея одночасно утримувати кнопки:

	Кнопка ВГОРУ
	Кнопка ВНИЗ

Протягом 2 секунд, почне блимати показник максимальної швидкості. За допомогою кнопок вгору або вниз встановити максимальне значення швидкості їзди.

Для збереження змін установки максимальної швидкості і переходу до наступної настроювання натисніть кнопку:

Кнопки включення/вимикання живлення, вона ж кнопка меню

Якщо протягом 1 хвилини після зміни налаштувань не натиснути на кнопку (включення) - дисплей автоматично повертається у попередній інтерфейс.

2. Діаметр колеса

Після завершення установки максимальної швидкості, введіть налаштування діаметра колеса. При миготливому значення на дисплеї за допомогою кнопок вгору і вниз, виберіть відповідний діаметру колеса вашого транспортного засобу.

Для збереження змін установки діаметра колеса і переходу до наступної настроювання натисніть кнопку:

Кнопки включення/вимикання живлення, вона ж кнопка меню

3. Одиниці виміру (км або милі, градуси цельсія або фаренгейта)

Після завершення установки діаметра колеса, увійти в налаштування одиниць вимірювання. При миготливому значення на дисплеї за допомогою кнопок вгору і вниз виберіть відповідні одиниці виміру швидкості, пробігу, і температура навколишнього середовища.

Для збереження змін встановлення одиниць вимірювання та переходу до наступної настроювання натисніть кнопку:

Кнопки включення/вимикання живлення, вона ж кнопка меню

Налаштування параматрів (P)

Після закінчення налаштувань максимальної швидкості, діаметра колеса і одиниць вимірювання дисплей перестане блимати. Протягом однієї хвилини після закінчення миготіння одночасно утримувати кнопки:

	Кнопка ВГОРУ
	Кнопка ВНИЗ

протягом 2 секунд, щоб увійти в налаштування параметрів P.

Режим налаштування параметрів P1

P1 є режимом налаштування характеристики параметрів двигуна
Р1 - кількість магнітів. За замовчуванням встановлене значення 87 (для редукторних моторів), це означає, що контролер для розрахунку швидкості, яка відображається на дисплеї буде вважати проходження 87 магнітів повз одного датчика холла мотор-колеса за один оборот колеса.

При миготливому значення на дисплеї налаштування Р1 за допомогою кнопок:

	Кнопка ВГОРУ
	Кнопка ВНИЗ

вниз виберіть відповідне значення (діапазон налаштувань від 1 до 255).

Для збереження змін параметрів Р1 і переходу до налаштувань параметрів P2 натисніть кнопку:

Кнопки включення/вимикання живлення, вона ж кнопка меню

на кілька секунд.

Режим налаштування параметрів P2

P2 -спосіб визначення швидкості контролером.

Діапазон налаштувань від 0 до 6.

За замовчуванням варто значення 0 (для безредукторних мотор-коліс

Показання 1-6 відповідає кількості імпульсів видаються двигуном при проходженні одного обороту колеса.

Для збереження змін налаштувань Р2 і переходу до налаштувань параметрів P3 натисніть кнопку  (включення) на кілька секунд.

Увага:

При установці параметр P2 рівним 0, для редукторних коліс свідчення швидкості можуть мати погрішності!

3. Режим налаштування параметрів P3

Р3 - налаштування системи PAS
Діапазон налаштувань 0 або 1.
Значення «0» - встановлюється для зміни роботи датчика системи PAS вручну (співвідношення швидкості обертання педалей і швидкості двигуна).
Значення «1» - відповідає автоматичному режиму налаштувань (встановлено за умовчанням).
Для збереження змін налаштувань Р3 і переходу до налаштувань параметрів P4 натисніть кнопку  (включення) на кілька секунд.

4. Режим налаштування параметрів P3

P4 режим роботи ручки газу.
Діапазон налаштувань 0 або 1.
Значення «0» - для можливості старту від ручки газу з місця.
Значення «1» - для включення ручки газу тільки після старту на педалях.
Для збереження змін налаштувань Р4 і переходу до налаштувань параметрів P5 натисніть кнопку  (включення) на кілька секунд. .

5. Режим налаштування параметрів P5

P5 режим налаштування індикатора ємність батареї

Діапазон настройки від 0-40.

При встановленні значення «0» - секції батареї на дисплеї будуть гаснути відповідно вольтажу в режимі реального часу. Це означає, що якщо, наприклад, ви використовуєте акумулятор з діапазоном робочої напруги 40-55 вольт (разом 15 вольт діапазон), то перший поділ потухне при 70%, тобто 51 вольт, друге - 50% тобто 48Вольт, третє - 25% тобто 43 вольта, повністю зникнуть і блимає - менше 42 вольт. Така система обчислення залишку ємності некоректна, оскільки падіння напруги не прямо пропорційно витраті запасу енергії. Як правило, при падінні напруги нижче 45 вольт ємність вже практично вичерпана повністю. Тому ви можете використовувати значення цієї установки від 1 до 40, підбираючи найбільш коректне відображення методом підбору.

Щоб змінити налаштування ще раз - використовуйте коротке натискання кнопки (включення).

Для виходу з меню налаштувань натисніть кнопку  (включення) на кілька секунд.

Вихід з установки Р-параметрів

Перебуваючи у кожному з інтерфейсів установки Р-параметрів, натискання й утримання кнопки  (ВКЛЮЧЕННЯ) близько двох секунд, здійснить вихід з установки Р-параметрів і повернення до Демонстрації 1, тим часом, знову встановлені (поточні) параметри будуть збережені.

Якщо протягом однієї хвилини не було виконано ніяких дій, прилад автоматично повернеться до Демонстрації 1 і збереже раніше встановлені значення параметрів.

Користувачеві не рекомендується заходити в сервісне меню, так як можливе блокування дисплея. Розблокувати дисплей можна виключно в сервісному центрі.

Установка параметрів - З

По закінченню установки параметра Р5, індикація даного параметра перестає блимати.

Протягом однієї хвилини після закінчення мигання, натисніть і утримуйте одночасно кнопки  ВГОРУ і  ВНИЗ протягом приблизно 2 секунд, щоб увійти в інтерфейс настроювання З-параметрів.

С1 Режим вибору параметрів датчика PAS

Параметр С1 встановлюється першим в розділі Установка З-параметрів

Опис значень С1 дано в таблиці нижче. Діапазон значень параметра С1 від 0 до 7. Використовуючи кнопки  ВГОРУ і  ВНИЗ , виберіть значення.

Таблиця описів параметра С1

                                форма хвилі прямого сигналу датчика потужності форма хвилі зворотного сигналу датчика потужності

По закінченню установки параметра С1, короткочасне натискання кнопки  (ВКЛЮЧЕННЯ) призведе до збереження встановленого (поточного) значення і переходу до установки параметра С2.

 С2 Режим налаштування зсуву фаз

По закінченню параметри С1, переходимо до налаштування параметра С2. Індикація параметра С2 блимає.

Демонстрація установки параметра С2

Параметр С2 призначений для налаштування зсуву фаз двигуна при використанні синусоїдальної складової та його значення за замовчуванням дорівнює 0. Коли встановлюється інше значення, мається на увазі використання особливої фази, на яку вказує параметр. Діапазон настройки параметра C2 від 0 до 7.

Використовуючи кнопки  ВГОРУ і  ВНИЗ) виберіть значення.

По закінченню установки параметра С2, короткочасне натискання кнопки  (ВКЛЮЧЕННЯ) призведе до збереження встановленого (поточного) значення і переходу до установки параметра С3.

С3 Режим установки значення передавального числа

По закінченню установки параметра С2, переходимо до налаштування параметра С3. Індикація параметра С3 блимає.

Демонстрація установки параметра С3

Значення параметра С3 вказує на передаточне число. Діапазон вибору від 0 до 6.

Використовуючи кнопки  ВГОРУ і  ВНИЗ, виберіть значення.

По закінченню установки параметра С3, короткочасне натискання кнопки  (ВКЛЮЧЕННЯ) призведе до збереження встановленого (поточного) значення і переходу до установки параметра С4.

С4 Режим налаштування блоку управління

По закінченню установки параметра С3, переходимо до налаштування параметра С4. Індикація параметра С4 блимає.

Демонстрація установки параметра С4

Діапазон значень від 0 до 4 вибирається використанням кнопок  ВГОРУ і  ВНИЗ.

Таблиця опису параметра С4:
